정밀가공(자동차부품) 업종

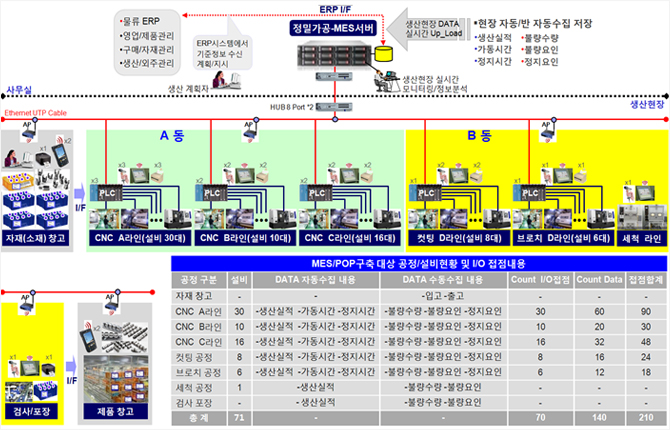

개념적 시스템 구성-정밀 가공 업종 (타 회사 예)

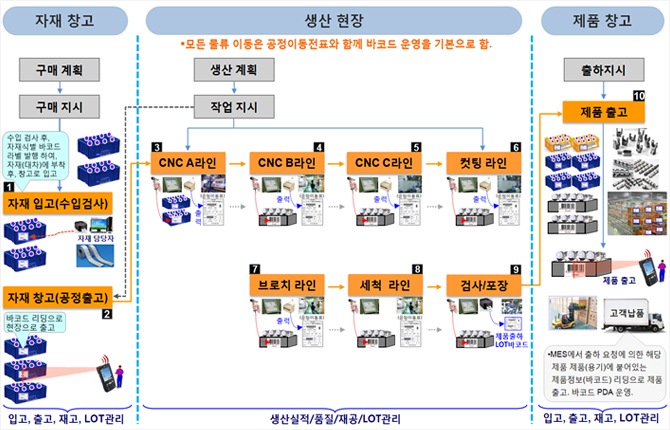

시스템구축 공정 흐름도







 시스템 운영 방안



순서프로세스관리방안
1소재 입고

자재 수입검사 후, 자재식별 표(LOT 바코드) 출력해서, 자재(대차) 에 부착 후,

   창고로 입고

2소재 출고

출고 요청 된 해당 자재(대차)에 붙어있는 자재식별 표(바코드)를 PDA로 바코드

   디링 후, 현장 공정으로 출고. (자재 오 출고방지)

3

CNC 가공

공정

작업자 단말기에서 작업지시 제품 선택(터치) 후, 소재 창고에서 이동된 소재(용기)

   에 붙어있는 소재정보(소재식별정보 바코드) 리딩 후 작업시작.(자재 오 투입방지)

제품(용기)별 공정포장 지시 수량에 따라, 제품(용기)별 공정포장 수량이 생산 완성

   되면, 작업자 단말기에서 터치하여, 공정이동표(제품식별정보 바코드)를 출력해서

   제품(용기) 별 부착.

지시제품 작업완료 후, 불량수량/불량요인/정지요인 을 터치등록 후, 작업 종료

   하고 제품(용기)을 다음 공정으로 이동한다.

4

  브로치 공정


  세척 공정

작업자 단말기에서 작업지시 제품 선택(터치) 후, 전 공정에서 이동된 제품(용기)에

   붙어있는 공정이동표(제품정보 바코드) 리딩 후, 작업시작.

제품(용기)별 공정포장 지시 수량에 따라, 제품(용기)별 공정포장 수량이 생산 완성

   되면, 작업자 단말기에서 터치하여, 공정이동표(제품정보 바코드) 를 출력해서

   제품(용기) 에 부착.

지시제품 작업완료 후, 불량수량/불량요인/정지요인을 터치등록 후, 작업 종료하고

   제품(용기) 을 다음 공정으로 이동한다.

5검사/포장 공정

제품(용기)별 공정포장 지시 수량에 따라, 제품(용기)별 공정포장 수량이 생산 완성

   되면, 작업자 단말기에서 터치하여, 제품정보(제품출하 LOT 바코드)를 출력해서

   제품(대차) 에 부착한다.

제품(용기)별 공정포장 지시 수량에 따라, 제품(용기)별 공정포장 수량이 생산 완성

   되면, 작업자 단말기에서 터치하여, 제품정보(제품출하 LOT 바코드)를 출력해서

   제품(용기) 에 부착한다.

   작업자 단말기에서 한번 선택(터치)으로 일괄 바코드를 출력하여 부착하는 방법도

   있는데, 이 방법을 사용 할 때는 주의해야 할 부분이 있다.

지시제품 작업완료 후, 불량수량/불량요인 을 터치등록 후, 작업 종료하고 제품(대

   차) 을 다음 공정으로 이동.

6제품 창고

MES에서 출고요청에 의한 제품(용기) 바코드(제품식별 출하 LOT바코드) 리딩으로

   제품출고 바코드 PDA 운영.
